Как рассчитать потолок Грильято: основные принципы и методы

Все, что вы видите — это сетка. А вот что скрыто за ней — это целый процесс расчетов, который может легко запутать. Потолок Грильято, несмотря на свою «невидимость», требует внимания и точности. Если вам нужно понять, как все посчитать, без лишней головной боли, продолжайте читать.

Содержание

Что такое потолок Грильято?

Как рассчитать потолок Грильято: основные принципы и методы

Грильято — это конструкция, состоящая из металлических элементов, которые образуют сетку. Эта сетка может быть разных размеров и форматов, от квадратных до прямоугольных ячеек. Конструкция изначально предназначена для того, чтобы скрыть коммуникации (системы вентиляции, освещения и так далее), при этом оставаясь открытой, что позволяет сохранить визуальный объем пространства. Это важное отличие от других видов подвесных потолков.

Основные принципы расчета потолка Грильято

Когда мы говорим о расчете потолка Грильято, нужно учитывать несколько факторов. Это не только размеры помещения, но и тип используемых элементов, их масса, прочность конструкции и другие детали. Вот основные принципы:

Размер ячеек, отсюда прозрачность потолка. Чем меньше ячейки, тем более весомой будет конструкция. Учитывая это, нужно сначала определить, какие ячейки подойдут для вашего помещения. Например, для офисных помещений чаще всего выбирают ячейки размером 50x50 мм, в то время как для больших торговых площадей используют более крупные элементы.
Нагрузочные характеристики. Потолки Грильято, как и другие подвесные конструкции, должны выдерживать определенную нагрузку. Это важно как с точки зрения безопасности, так и с точки зрения долговечности. В расчетах стоит учитывать вес самих элементов конструкции, а также дополнительную нагрузку, например, от освещения или систем вентиляции, если они будут интегрированы в потолок.
Тип подвесной системы. Существует несколько типов подвесных конструкций для потолков Грильято: они могут быть как на «родном» П-профиле, с отверстиями для подвесов, так и на Т-профиле (более жесткой конструкции) В зависимости от того, какой тип системы вы выберете, изменится расчет общей нагрузки.
Высота помещения. Если помещение имеет высокие потолки, это даст больше свободы при выборе ячейки потолка. Это может быть ячейка 75х75 - средней величины, стандартная 100х100, а также более крупная 120х120. Таким образом, выполняется два условия: частично скрывается запотолочное пространство, происходит дымоудаление в случае возгорания. Чтобы нагрузка на подвесную систему на большой высоте распределялась равномерно, применяют усиленные подвесы большей длины.

Методы расчета потолка Грильято

Теперь, когда основные принципы ясны, стоит поговорить о методах расчета.

Расчет площади. Начнем с самого очевидного — площади потолка. Для этого, кажется, все понятно: просто умножаем длину на ширину. Однако тут есть один важный момент. Потолок Грильято — это не сплошная поверхность. Он состоит из определенного количества решеток и множества вариантов ячеек. И вот тут не стоит просто делить площадь на размер одной решётки. Нужно также учитывать шаг установки этих элементов
Расчет нагрузки. Теперь внимание, нагрузка. Стандартные элементы потолка Грильято довольно легкие. Но если вы решите добавить что-то вроде освещения или вентиляции, то все меняется. И это уже не просто "сколько ячеек поместится". Понадобится учитывать дополнительную массу. Масса самой конструкции и массы дополнительного оборудования — все это важно. Для этого есть специальные нормативы и коэффициенты, которые помогут все рассчитать с точностью.
Использование компьютерных программ. Хотите быть уверены в расчетах? Используйте компьютерные программы. Калькуляторы для потолков Грильято позволяют с точностью вычислить все параметры — от количества ячеек до прочности всей системы. Но тут есть одна загвоздка. Даже самые крутые программы не учтут особенности вашего помещения без вашего участия.
Консультация с профессионалами. Если после всех этих расчетов остаются сомнения, лучше обратиться к профессионалам. Зачем рисковать? Ведь от точных расчетов зависит безопасность. Профессионалы могут сделать все правильно, учесть каждый нюанс и гарантировать, что потолок будет установлен безопасно и долговечно.

Примеры расчетов

Предположим, у нас есть помещение размером 10x12 метров. Мы выбрали элементы с ячейками 50x50 мм. В этом случае расчет выглядит следующим образом:

Определение площади потолка У нас есть помещение, размером 10 метров в длину и 12 метров в ширину. Чтобы узнать общую площадь потолка, нужно умножить эти два числа: 10м×12м=120 метров квадратных. Это и есть общая площадь потолка, которую нужно покрыть потолком Грильято.
Периметр помещения. Для установки стандартных (3х метровых) углов по периметру помещения. (10+12)х2=44 м.п. В данном случае понадобится около 15 углов.

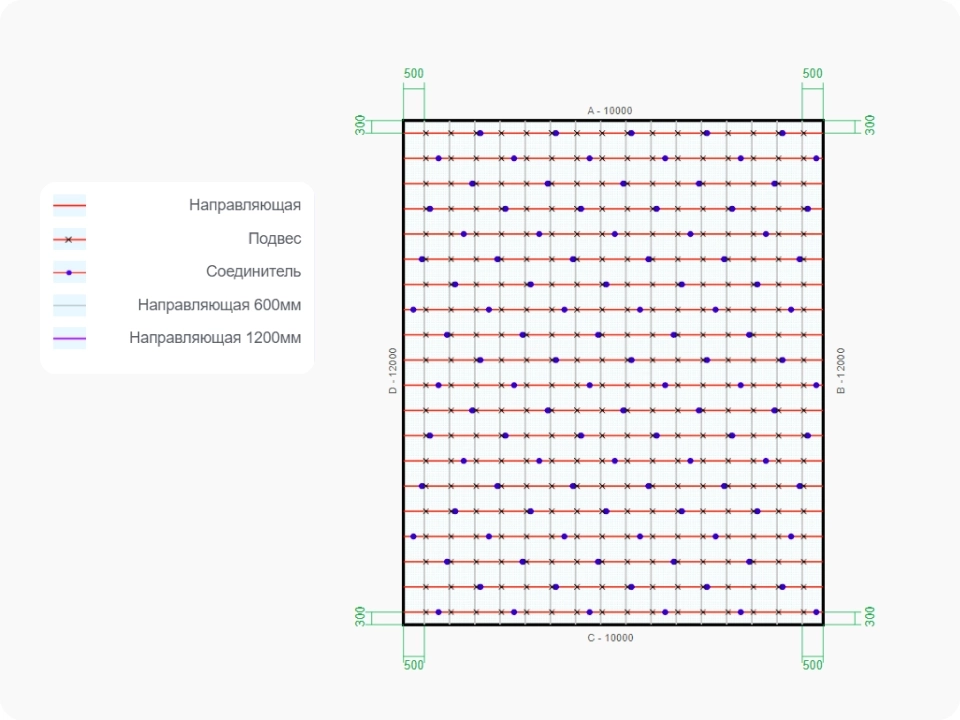

Расчет нагрузки. Определяется сетка разбивки для подвесной системы. Устанавливаются подвесы с определенной частотой, в зависимости несущей способности конструкции. Длинные планки (2,4 м) устанавливаются по длине помещения. Каркас собирается с определенным шагом (0,6 или 1,2 метра), также в зависимости от массы конструкции (выбора мелкой ячейки – с большим количеством металлических планок на 1 решетку или наоборот).
Количество решеток. Решетка стандартная имеет размеры 0,6х0,6 метра. Так как по длине помещения (12м) входит 20 решеток, т.е 12/0,6м=20 штук. То по ширине помещения будет почти 17 решеток. Из них 16 решеток цельных и 17-я решетка будет с подрезкой с двух сторон, так как помещение всегда необходимо «центрить». Получается 20х17=340 решеток.
Площадь одной решетки. Как рассматривали ранее, размер решетки 0,6 метра с каждой стороны. Соответственно площадь решетки будет: 0,6х0,6=0,36 м. Площадь помещения 120 м2, делим на площадь решетки и получаем: 334 решетки. Это еще раз доказывает, не точность определения количества решеток расчётом на площадь

После этого можно переходить к расчету нагрузки и другим параметрам. Независимо от того, работаете ли вы с большим офисом или маленьким помещением, важно учитывать все аспекты, от размеров ячеек до нагрузки. И, конечно, не забывайте про безопасность: не стоит экономить на расчетах, если вы хотите, чтобы потолок служил долго и надежно.
